二维Two-dimensional (2D) 半导体，因其无悬空键的表面，以及集成到各种衬底的能力，而不受传统晶格匹配的限制，在三维单片monolithic three-dimensional (M3D)集成方面，显示出了巨大的潜力。然而，由于原子级的薄体厚度，2D半导体与微电子学中的各种高能工艺不兼容，其中多个2D电路层的M3D集成是具有挑战性的。

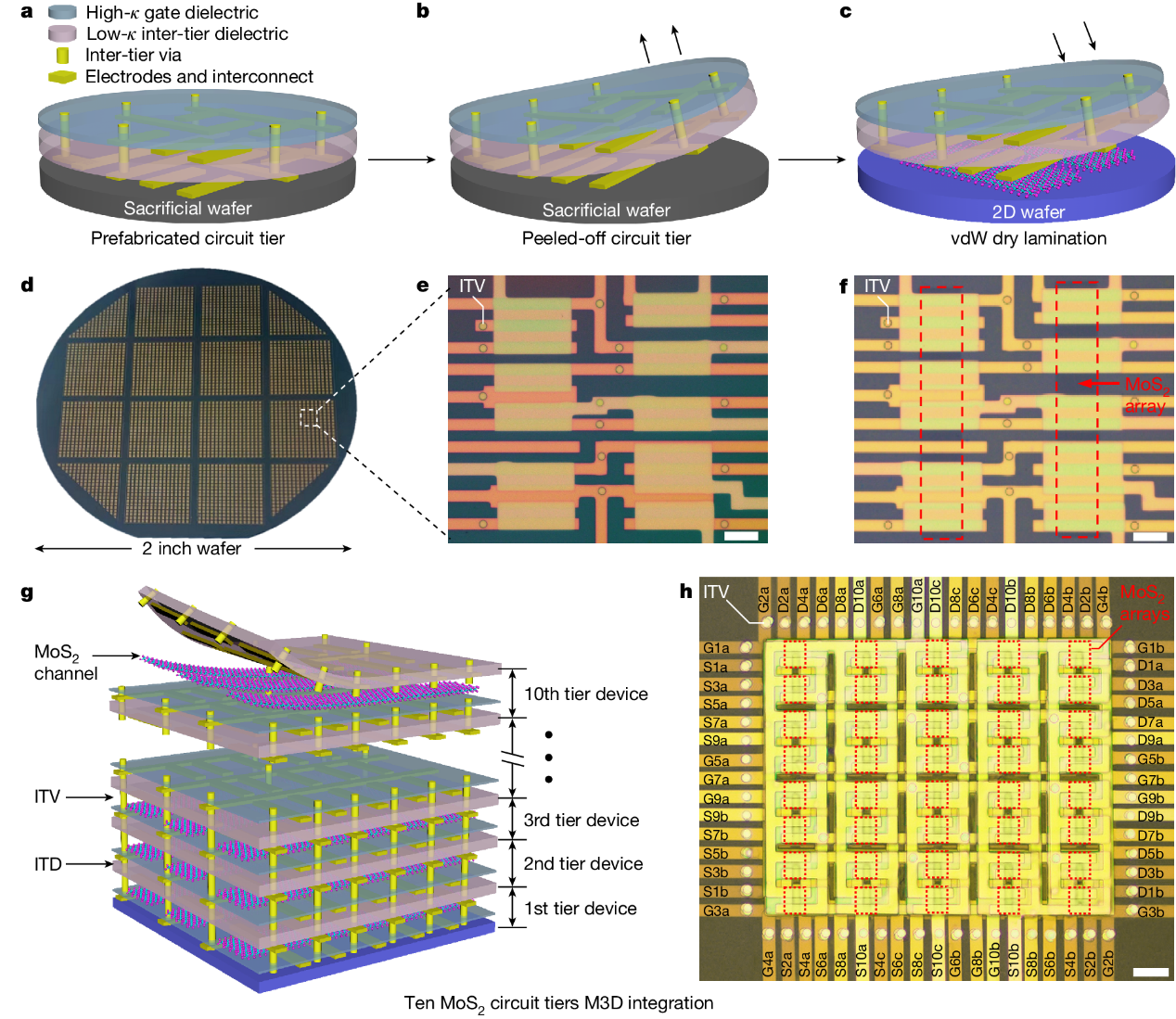

近日，湖南大学陆冬林Donglin Lu，刘渊Yuan Liu等，在Nature上发文，报道了一种低温M3D集成方法，通过整个预制电路层的范德瓦尔斯van der Waals (vdW)层压 lamination技术，其中处理温度控制在120°C。

通过进一步逐层重复范德瓦尔斯vDW层压工艺，在垂直方向上，实现了具有10个电路层的M3D集成系统，克服了先前的热预算限制。电学表征表明，在顶部重复层压范德瓦尔斯vDW电路层后，底部2D晶体管不受影响。

此外，通过范德瓦尔斯vDW层间通孔垂直连接不同层内的器件，实现了具有所需系统功能的各种逻辑和异构结构。这一成果提供了一种低温方法，用以制造具有更多层数的三维单片M3D集成电路。

论文链接：https://www.nature.com/articles/s41586-024-07406-z

文章参考：湖南大学，https://news.hnu.edu.cn/info/1102/41539.htm
